回彈法測混凝土強(qiáng)度的步驟與要點(diǎn)

　　回彈法測檢測混凝土強(qiáng)度是房屋材料檢測常用的方法，廠房安全檢測工程師總結(jié)工作經(jīng)驗(yàn)，歸納檢測步驟與注意要點(diǎn)主要為以下幾點(diǎn)：

　　一、檢測前：在做檢測之前回彈儀器需要先率定，回彈儀的標(biāo)準(zhǔn)狀態(tài)應(yīng)是在洛氏硬度HRC為60±2的鋼砧上，垂直向下彈擊三次，彈擊桿應(yīng)分四次旋轉(zhuǎn)，每次旋轉(zhuǎn)宜為90°，彈擊桿每次旋轉(zhuǎn)一次的平均率定值應(yīng)為80±2。

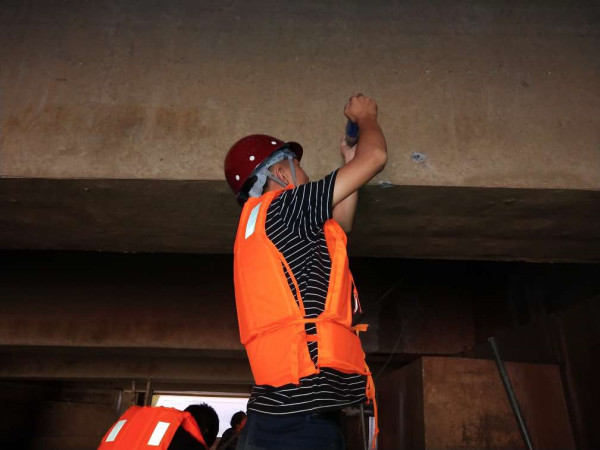

　　二、檢測中：在使用回彈儀檢測混凝土強(qiáng)度時需要注意操作要點(diǎn)。

　　1. 每一結(jié)構(gòu)或構(gòu)件測區(qū)數(shù)不應(yīng)小于10個，對某一方向尺寸不小于4.5m且另一方向尺寸小于0.3m的構(gòu)件，其測區(qū)數(shù)量可適當(dāng)減少，但不應(yīng)少5個。

　　2.相鄰兩個測區(qū)的間距應(yīng)該控制在2m以內(nèi)，測區(qū)離構(gòu)件端部或施工縫邊緣的距離不宜大于0.5m，且不宜小于0.2m。

　　3.檢測面應(yīng)為混凝土表面，并應(yīng)清潔，平整，不應(yīng)有疏松層，浮漿，油垢，涂層以及麻面，蜂窩必要時可以用砂輪清除疏松層和雜物，不應(yīng)有殘留粉塵和碎屑。

　　4.檢測時回彈儀的軸線應(yīng)始終垂直于結(jié)構(gòu)或構(gòu)件混凝土檢測面，緩慢施壓準(zhǔn)確讀數(shù)，快速復(fù)位。

　　5. 測點(diǎn)宜在測區(qū)范圍內(nèi)均勻分布，相鄰兩測點(diǎn)的凈距不小于20mm，測點(diǎn)距外露鋼筋，預(yù)埋件的距離不小于30mm，測點(diǎn)不應(yīng)在氣孔或外露石子上，同一測點(diǎn)只彈一次，每一測區(qū)應(yīng)記錄16個回彈值，每一測點(diǎn)的回彈值讀數(shù)估讀至1。

　　三、碳化深度檢測

　　1.用適當(dāng)?shù)墓ぞ咴诨炷帘砻嫘纬芍睆?5mm的孔洞。

　　2.清除孔洞中的粉未和碎屑，且不得用水擦洗。

　　3.用深度為百分之1到百分之2的酚酞酒精溶液滴在孔洞內(nèi)壁的邊緣處，當(dāng)已碳化與未碳化界線清晰時，就采用碳化深度測量儀測量已碳化混凝土交界面到混凝土表面的垂直距離，并應(yīng)測量3次，每次計(jì)數(shù)應(yīng)精確至0.25mm,取三次測量的平均值作為結(jié)果，閏應(yīng)精確至0.5mm。

　　四、回彈值碳化深度都檢測完了，把檢測的數(shù)據(jù)拿回來進(jìn)行計(jì)算，按照回彈法檢測混凝土抗壓強(qiáng)度技術(shù)規(guī)程計(jì)算出受檢測混凝的強(qiáng)度是多少。
