關于振動測試的方案介紹

本次檢測的項目位于通州區，主要是因為鐵路沿線在高鐵運行過程中會產生振動，但是委托單位主要是從事高精密機床主軸加工，對于環境的要求較高，本著對企業負責的原則，為了解其振動對環評線附近建筑的影響情況，決定在相似環境，等同距離下高鐵邊作振動檢測，檢測振動加速度幅值，頻譜特性等，特委托我司進行振動測試，出具振動測試檢測報告。

本項目測試使用的以下儀器均經過國家法定的計量部門檢定，并在有效使用期限內。

1）振動傳感器采用TST126型拾振器，其主要技術參數如下：

軸向靈敏度：0.3v s2/m

測量范圍：0～20m/s2

頻率響應：0.25～100HZ

2）動態數據采集設備，采用TST3828型高性能數據采集儀，其主要技術參數如下：

AD精度：24bit

最高采樣頻率：每通道102.4kHZ

并行通道一致性：幅值0.05dB，相位0.1度

24位通道動態范圍：120dB(典型值)，110dB(保證值)

輸入噪聲：0.03mVrms@±10V量程

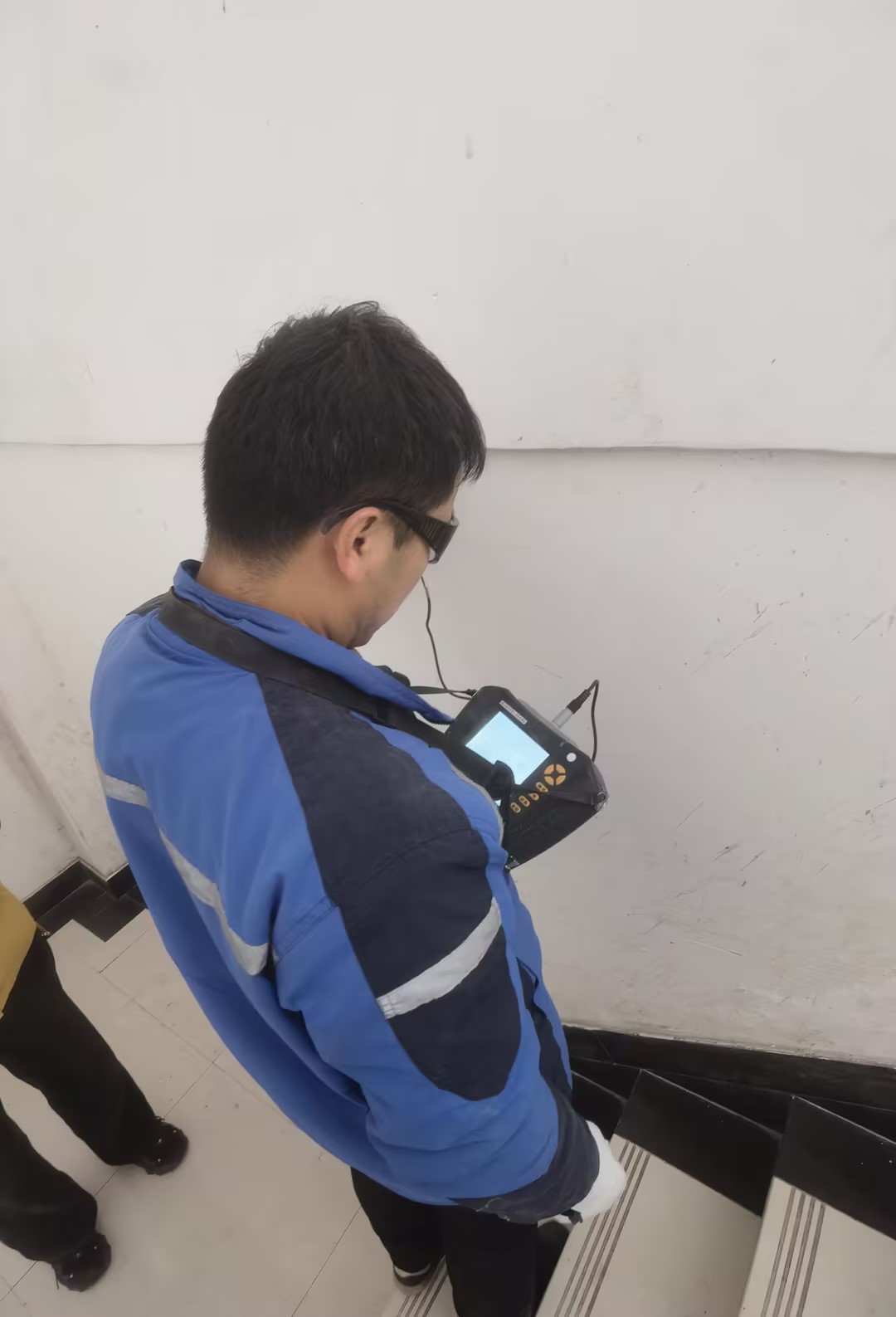

根據現場實際情況，在鐵路沿線環評線區域共布置了6個測點，每個測點測試X（東西向）、Y（南北向）、Z（鉛垂向）3個方向。其中S1#、S2#測點布置在城北大道輔路北側，寧啟線東側近環評線處，S3#、S4#測點布置在幸福大道西側，寧啟線北側近環評線處，S5#、S6#測點布置在幸余路南側，寧啟線東側近環評線處。根據現場實際情況，各個測點均進行連續采集，檢測時記錄鐵路車輛通過的時間，選取同時間周邊相鄰影響小的時間段該作為車輛通過時的數據，選取檢測時間內較為平穩時間段作為無車輛通過時的數據，采樣頻率均為200HZ。

根據現場檢測結果得知，在鐵路車輛通過時，環評線區域加速度的變化值為0.0004~0.0112m/s2，速度的變化值為0.0033~0.0665m/s，位移的變化值為0.0005~0.0104mm；由于檢測條件所限，本次為相似環境條件下的檢測，檢測結論不能完全代表收件公司在通車后的實際情況。
