【工業檢測】電廠除塵器、冷卻塔檢測案例

   隨著各大企業的向前發展，很多工業的生產設備，結構已經達到一定的工作年限，延續使用必然會涉及到結構的安全。 定期檢查，經常性檢查，專項檢查，存在安全隱患等各種委托的檢測很有必要。工業檢測常見有發電廠的除塵器檢測、冷卻塔檢測。

   我們公司在近兩年有很多的大型國企工業檢測經驗，前有華電、國電、國能等大型發電廠委托我們對建筑物的安全進行安全可靠性檢測鑒定。以下就三個重點項目案例做一下簡單介紹。

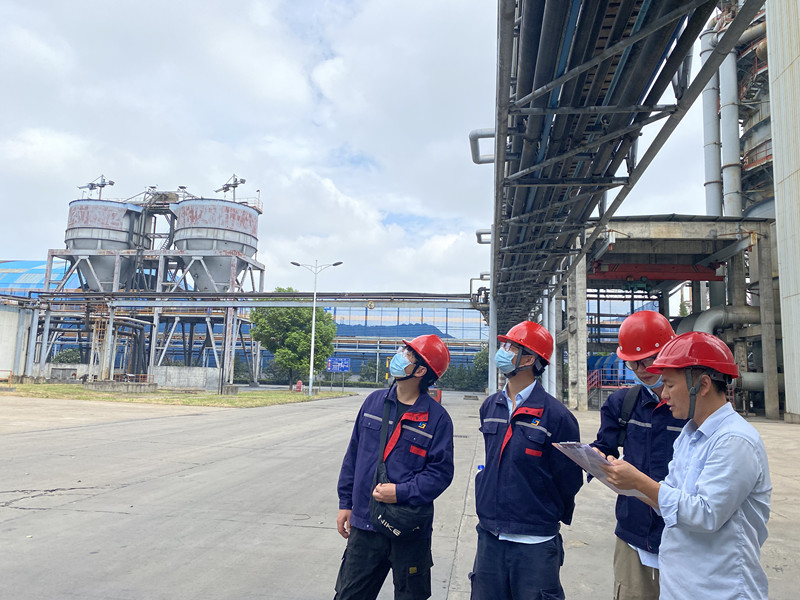

   一、襄陽某電廠除塵器檢測

   該項目涉及到除塵器脫銷、除塵器本體、出口煙道、原煙道、凈煙道、冷卻塔，料倉等單體的檢測。其中有鋼結構、鋼筋混凝土框架結構。

   我們對各結構的概況、使用情況調查。對結構的尺寸復核，構件的材性檢測，荷載調查，完損情況調查記錄，對結構平面圖、結構圖的測繪。經我們公司一級結構、二級結構工程師通過盈建科、PKPM等建模軟件對結構進行建模力學分析。出具相關的安全性、可靠性鑒定報告。

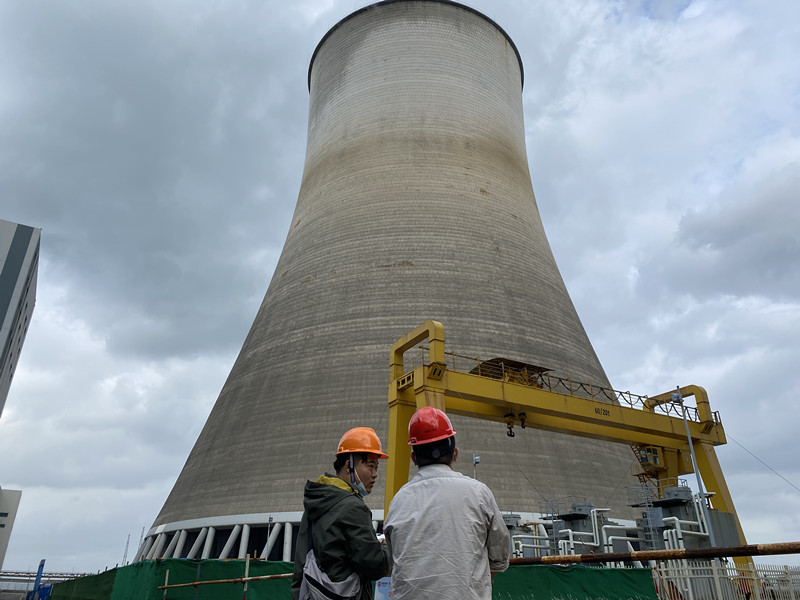

  二、國能寧波某發電廠冷卻塔檢測鑒定

   我們從冷卻塔設計圖和竣工圖紙進行了大致的了解，該項目冷卻塔#5、#6一起設計施工，塔頂標高177.2m，進風口標高12m，進風口直徑133363mm，喉部直徑77946mm，出風口直徑79320mm。混凝土的強度等級C40、抗滲W8、抗凍F50,保護層厚度55mm。采用的鋼筋規格有HPB235,HRB335，塔筒內、外側采用的鋼筋直徑也是從14~36mm各種排列組合。兩個冷卻塔在2009年竣工，是亞洲最大的海水冷卻塔。

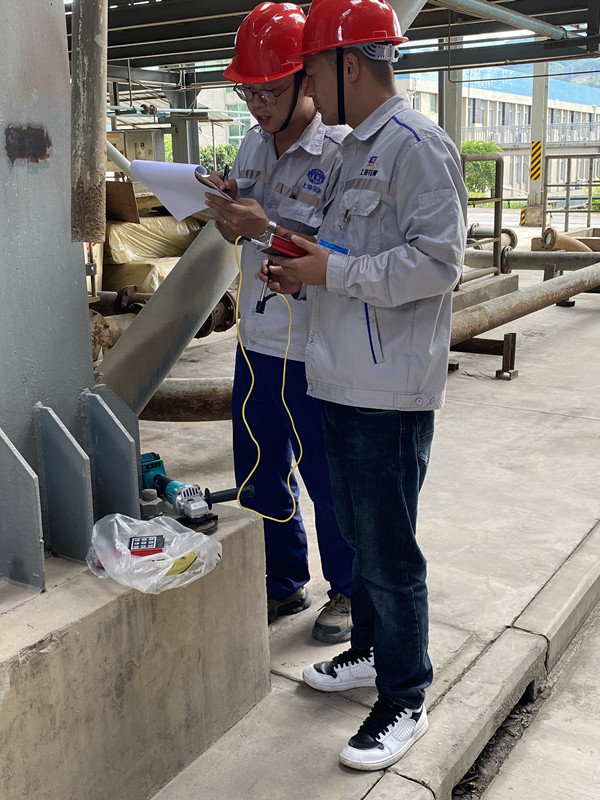

   本次項目主要的檢測內容是結構的整體變形、混凝土鋼筋配置檢測核對、外觀質量檢查記錄，混凝土氯離子含量、混凝土抗壓強度（回彈、鉆芯取樣）等經結構工程師對檢測數據的處理，結構模型的建立，進行受力分析，出具結構可靠性檢測報告

三、福建華電某電廠除塵器檢測

   本電廠共有4個機組，都需要對除塵器本體的結構安全進行檢測，結構主要是由鋼結構HW400*400,300*300,350*350立柱作為上部與基礎傳力系統。對上部結構的荷載調查，結構主要構件的材性檢測，軸網復核、基礎現狀調查，通過檢測工程師的數據處理，通過盈建科、PKPM等建模軟件對結構進行建模力學分析。出具相關的安全性、可靠性鑒定報告。

   1、技術依據

（1）國家標準《建筑結構檢測技術標準》GB/T50344-2019；

（2）國家標準《混凝土結構現場檢測技術標準》GB/T50784-2013；

（3）行業標準《建筑變形測量規范》JGJ8-2016；

（4）行業標準《回彈法檢測混凝土抗壓強度技術規程》JGJ/T23-2015；

（5）行業標準《混凝土中鋼筋檢測技術標準》JGJ/T152-2019；

   2、判定標準

（1）國家標準《既有建筑鑒定與加固通用規范》GB55021-2021；

（2）國家標準《鋼結構通用規范》GB55006-2021；

（3）國家標準《工程結構通用規范》GB55001-2021；

（4）國家標準《工業建筑可靠性鑒定標準》GB50144-2019；

（5）國家標準《構筑物抗震鑒定標準》GB50117-2014；

（6）國家標準《建筑結構荷載規范》GB50009-2012；

（7）國家標準《建筑抗震設計規范》GB50011-2010（2016 版）；

（8）國家標準《建筑地基基礎設計規范》GB50007-2011；

（9）國家標準《建筑與市政地基基礎通用規范》GB55003-2021；

（10）國家標準《建筑工程抗震設防分類標準》GB50223-2008；

（11）國家標準《建筑結構可靠性設計統一標準》GB50068-2018;

（12）行業標準《高層建筑混凝土結構技術規程》JGJ3-2010;

（13）國家標準《鋼結構設計標準》GB50017-2017；

（14）委托方提供的相關設計圖紙：
