【煙囪檢測】什么是煙囪垂直度檢測

　　煙囪一般有磚煙囪、鋼筋混凝土煙囪和鋼煙囪三類，工業用煙囪多為圓柱體，上細下粗，一般用在工業的大廠房，如大鍋爐、冶煉廠、電廠等。煙囪通常是垂直的，或盡可能接近垂直，以確保氣體平穩流動，吸入空氣進入所謂的煙囪燃燒或煙囪效應。熱電廠等工程超過100米高的煙囪比比皆是，如何檢查其垂直度，是一個棘手的事情。本文就廠房檢測中心實施的湖北省荊州市一座單筒式現澆混凝土結構煙囪垂直度檢測項目來淺聊下煙囪檢測相關。

　　本次煙囪垂直度檢測項目受檢煙囪位于湖北省荊州市開發區，為一座單筒式現澆混凝土結構煙囪，建造于2022年，煙囪總高度99.80m，內設隔煙墻及耐酸耐火磚襯砌，外立面設有鋼爬梯;筒身底部外徑8988mm，內徑7140mm；筒身頂部外徑4986mm，內徑3226mm。為了解煙囪垂直度現狀，業主特委托對該煙囪進行垂直度檢測。

　　技術依據及判定標準：

　　(1)《建筑結構檢測技術標準》(GB/T50344-2019)；

　　(2)《建筑變形測量規范》(JGJ 8-2016)；

　　(3)《煙囪可靠性鑒定標準》(GB 51056-2014)。

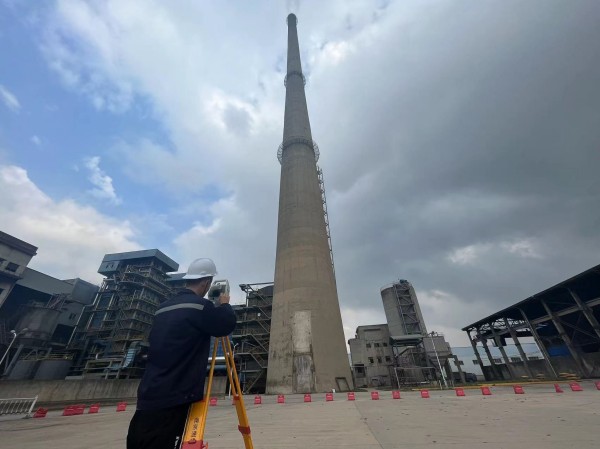

　　本次煙囪檢測的主要內容為煙囪垂直度檢測，采用RTS112SR5L型全站儀，選取13.98m標高及25.98m標高處襯砌突變處各選取三個點進行相對坐標測量，選取Q1點為零點，利用同一高度三個點擬合成圓，得出兩個圓心的偏差值，對應計算出傾斜率；由測量結果可知，受檢煙囪傾斜率為0.92‰，小于《煙囪可靠性鑒定標準》(GB 51056-2014)中表11.2.8中a級1.20‰的限值。
