混凝土強度檢測有哪些方法

　　鋼筋混凝土結構建筑，是目前房屋建筑中采用最廣泛的建筑結構形式，其中的混凝土材料質量直接關系到鋼筋混凝土建筑物的壽命。混凝土的抗壓強度，是直接反映混凝土質量水平的主要指標之一。混凝土強度檢測有哪些方法，今天我們工程師來給大家做簡單了解。

　　常用的混凝土強度檢測方法有十多種，公司目前采用的混凝土強度檢測方法主要是回彈法、鉆芯法、超聲回彈綜合法。

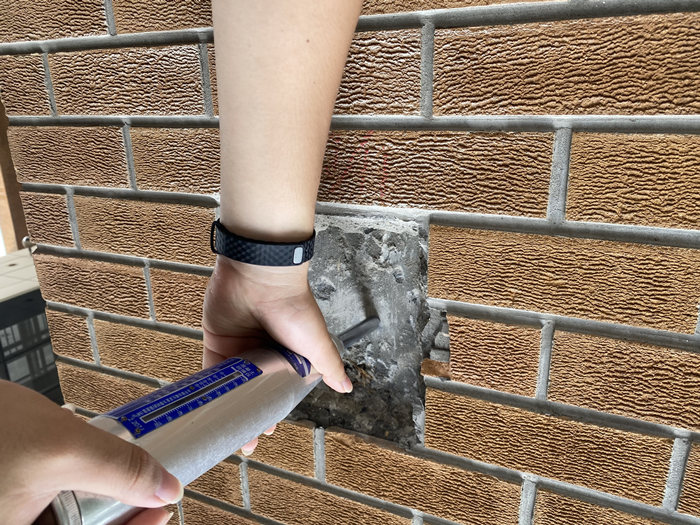

　　回彈法、超聲回彈綜合法是應用最廣泛的無損檢測方法。用回彈法檢測混凝土抗壓強度，雖然檢測精度一般，但是它不破壞混凝土的正常使用，而且設備簡單、易操作、費用少，故在現場檢測中使用較多，業主也容易接受。采用回彈法檢測混凝土強度時，工程混凝土應滿足規范的七大要求，實際檢測時，抽樣比例、測區設置、回彈方法要滿足規范要求，確保檢測數據有效。用超聲回彈綜合法具有操作簡單方便，部分程度上減少了齡期和含水率對混凝土強度的影響，可以更全面反映結構混凝土質量，具有較高的檢測精度。

　　但是，最能直接反映混凝土抗壓強度質量水平的是鉆芯法。鉆芯法檢測混凝土強度主要用于下列情況：對試塊抗壓強度的測試結果有懷疑時，如試塊強度很高而結構混凝土質量很差，或試塊強度不足而結構質量較好等;因材料、施工或養護不良而發生混凝土質量問題;混凝土遭受凍害、火災、化學侵蝕或其他損害以及表層與內部質量不一致的混凝土;需檢測多年使用的建筑結構或構筑物中混凝土強度。對混凝土強度等級低于C1O的混凝土結構，不宜采用鉆芯法檢測。

　　現場鉆取混凝土芯樣時，鉆取前應預先探測鋼筋位置，鉆取的芯樣內不應含有鋼筋，尤其不允許含有與芯樣軸線平行的縱向鋼筋，以免影響芯樣抗壓強度。若是配筋較密的構件無法避免開時，芯樣內最多允許含有二根直徑小于10mm的鋼筋。單個構件檢測時，其芯樣數量不應少于3個。鉆取芯樣的直徑一般不應小于骨料最大粒徑的3倍，在任何情況下不得小于2倍。常采用直徑100mm或75mm，高度與直徑之比1的芯樣作為常用標準芯樣，高度與直徑之比h/d>1的芯樣，要考慮修正系數α對強度的修正。

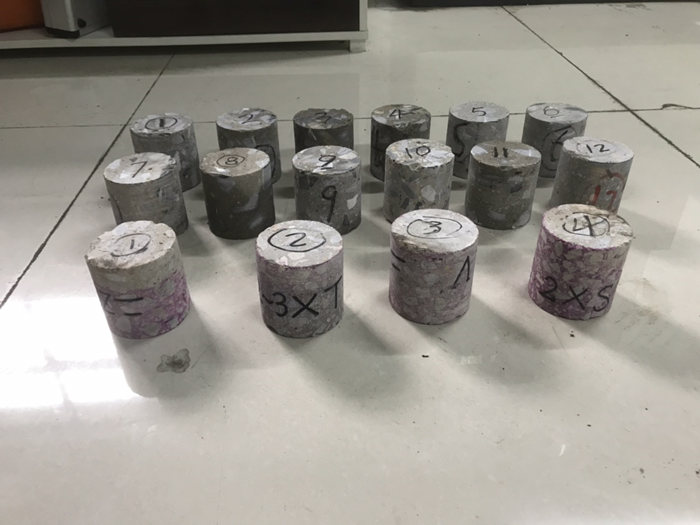

　　近期，公司的檢測業務正好有兩個項目有鉆芯試樣，在加工時我們確保芯樣的平均直徑、高度、平整度、垂直度滿足規范要求。控制平整度100mm長度內小于0.1mm，盡量磨平，避免凹凸，端面不平會造成應力集中，影響混凝土抗壓強度。高徑比嚴格控制在0.95～1.05之間。垂直度控制在小于2°以內。實際試壓時，發現混凝土芯樣強度值高低明顯，非常離散，低的有些甚至不到10MPa，質量令人堪憂。

　　由于國家對砂石資源開采的嚴格控制，混凝土砂石原材料供應緊張，混凝土生產商對砂石質量控制不嚴，造成混凝土總體質量不盡人意。對我們房檢企業來說，既是機遇也是挑戰。作為城市房屋建筑質量的醫生，如何提高我們的混凝土強度檢測水平，準確評估混凝土的質量，替業主把脈，做到準確、公正，確保城市建筑的安全，是我們的職責，更是責任，可謂任重道遠。
