游泳館網架測繪，總師辦妙手檢測

　　10月份上旬，廠房檢測中心收到某學校委托對學校游泳館進行網架測繪。據了解，該校游泳館從建成后就投入使用直到現在，現擬定對老化屋面進行修繕，由于屋面網架部分圖紙缺失，需要補充技術資料，為后續的修繕提供依據。考慮大跨度空間結構，其結構形式復雜，測繪難度較高，檢測中心研究決定將該項目交由總師辦來實施。

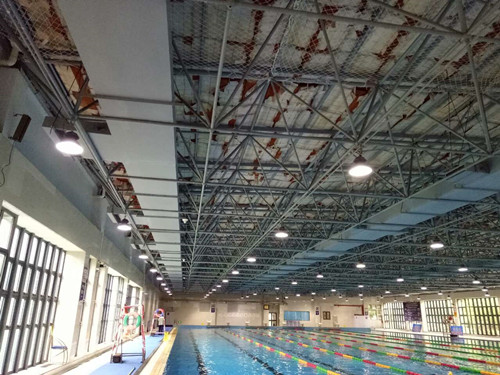

　　接到任務，總師辦胡工與其他檢測工程師奔赴測繪現場。通過現場情況了解，該游泳館網架屬于正放四角錐螺栓球節點平面網架結構，網架平面尺寸為58.8mx33.8m，網架厚度為1.8m，結構找坡中間高2.7m。游泳館內中間為泳池部分，四周為走道，需要登高，人員在網架上進行檢測。

　　現場的測繪要點分為四個部分：1.螺栓:主要為螺栓球的直徑、壁厚、材料性能;2.桿件:主要為桿件的直徑、壁厚、長度;3.網架的高度：網架中間和端部的分別高度;4.連接節點：包括網架與主體結構連接接點、網架與屋面系統的連接節點。

　　本次的網架測繪主要的難點是網架屬于大跨度空間結構，一是桿件和節點數量較多，二是高空作業。胡工帶領技術員摸索網架排布規律、把握關鍵節點，圓滿的完成了本次的游泳館網架測繪工作。
