上海某網絡公司廠房承重檢測及鋼結構焊縫探傷

　　受檢房屋位于上海市閔行區，本次受檢房屋為一幢地下1層地上10層的鋼筋混凝土框架-剪力墻結構房屋，樓板為鋼筋混凝土現澆板。該房屋建造于2007年，總建筑面積約為8639.70㎡。目前業主在該房屋的三層、四層和五層北側陽臺(4-5/ E-(1/F)軸區域)分別增設了重約690kg 、600kg和600kg的精密空調外機支架，并在四層和五層支架上分別放置了總重約520kg的4臺精密空調外機，在三層支架上放置了總重約606kg的5臺精密空調外機。

　　為了解該房屋陽臺放置精密空調后的樓板承重情況和精密空調外機支架的焊縫情況，為后續能否放置精密空調外機提供技術依據，特委托我廠房檢測中心對受檢房屋四層北側陽臺(4-5/ E-(1/F)軸區域)的樓板承載力及精密空調外機支架的焊縫進行檢測。本次廠房承重檢測及鋼結構焊縫探傷檢測內容如下：

　　(1)建筑的使用情況調查

　　通過對現場的實地考察及向委托方了解、調查建筑的使用功能及使用情況，了解是否有改變結構以及用途變更等情況，了解房屋的修繕歷史等。

　　(2)結構圖的復核

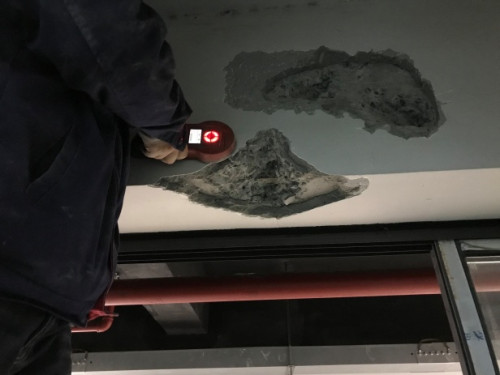

　　根據委托方提供的結構圖紙，現場采用DISTO TM A8激光測距儀、5M鋼卷尺、PS200鋼筋探測儀、0-200mm游標卡尺和DJLC-A樓板測厚儀等對該房屋的梁、柱、板、墻的構件位置、截面尺寸、樓板厚度、鋼筋布置等結構概況進行現場復核。

　　(3)房屋結構損傷狀況檢測

　　檢查受檢房屋是否存在裂縫、變形以及局部損傷情況，用文字、照片等形式進行記錄與分析。

　　(4)房屋結構材料強度檢測

　　按照《結構混凝土抗壓強度檢測技術規程》(DG/TJ08-2020-2007)、《回彈法檢測混凝土抗壓強度技術規程》(JGJ/T23-2011)的規定，檢測構件混凝土強度。

　　(5)房屋陽臺局部樓板承載力驗算

　　根據《建筑結構荷載規范》(GB50009-2012)、《混凝土結構設計規范》(GB 50010-2010)等相關規范標準，對該房屋局部樓板的承載力進行驗算。

　　(6)空調外機支架焊縫磁粉檢測

　　根據《無損檢測 焊縫磁粉檢測》(JB/T6061-2007) 相關規范標準，對該房屋四層北側陽臺精密空調外機支架焊縫進行檢測。
